コンベヤ式洗浄装置の種類と用途

①ネットコンベア式洗浄装置の装置構成について

SUSのネットコンベアを使用したスルータイプのスプレー式洗浄装置です。入口から出口までワークを連続処理で洗浄から乾燥まで行うことが出来るため、プレス工程でのインライン洗浄などに向いています。一般的には多槽式となっており、２～３回の洗浄工程があります。その後、ブロワによる水切り工程を経て、乾燥工程に入ります。ネットコンベアでワークを搬送するため、治具を使用しなくてもよく、様々な形状のワークに対応することが出来ます。

②ピッチ送りコンベヤ式洗浄装置の仕組みと目的

ワークを搬送するための治具をコンベヤに取付け、ピッチ搬送で処理していきます。多軸ロボットや搬送ローダーなどを洗浄装置の前後に組み込む場合、ワークチャックのために停止精度が要求されますが、そういったご要望にも応えることが出来ます。ピッチ搬送することで、スプレーノズルやワークを回転させることが出来るため、効率的に洗浄、水切りすることが可能です。工程間に間仕切り用シャッターを設置することで、洗浄液の飛散を抑制し、コンパクトな設備にすることができます。

③コンベヤ式洗浄装置におけるアルカリ性電解水の活用

コンベヤ式洗浄装置でアルカリ性電解水を利用する場合、多槽式の洗浄装置を使用することが一般的です。1槽目、2槽目で電解アルカリ水を使い、脱脂、ゴミ除去を行います。さらに、RO膜式純水装置などで生成した純水ですすぎを行うことで、清浄なワークに仕上げることができます。アルカリ洗剤などの洗浄剤を使用することなく、ワークを脱脂し異物を除去することが可能です。

コンベヤ式洗浄装置の構成と仕組み

①コンベヤ式洗浄装置における油分分離と液のろ過方法

インラインで使用されることが多いコンベヤ式洗浄装置では、多量のプレス油・加工油が装置内に持ち込まれ的確な液のろ過を求められます。油性の加工油については、洗浄タンクの液面に浮いてきますので、オイルスキマーなどを使用し、浮上油を除去します。洗浄タンク内に浮遊している微細な油滴については、コアレッサータイプの油水分離装置を使って油分回収を行います。水溶性の汚れについては、減容化装置を使用し、濃縮回収することで洗浄タンクの清浄度を保っております。その他、切粉などについては、各種フィルターやマグネットセパレーターなどのろ過装置をお客様の状況に合わせてご提案致します。

②コンベヤ式洗浄装置における乾燥方法

連続処理が基本のコンベヤ式では、コンプレッサーを用いたエアブローは容量が足りなくなる恐れが高く、不向きです。当社ではブロワと熱風乾燥を組み合わせ、確実にワークを乾燥させます。ブロワでは、ルーツブロワや中圧多段ブロワなどを用途によって使い分けております。コンプレッサー水切りでは、風圧で水を飛ばしますが、ブロワを使った水切りは風量によって水滴を飛ばします。乾燥工程では吹き出し温度100℃程度の熱風を装置内に送り込み、ワークを乾燥させます。

③コンベヤ式洗浄装置のスプレー圧力とノズルの種類

金属洗浄における一般的な脱脂洗浄の場合、0.2～0.4MPa程度のスプレー圧を選定しています。プレス油の除去や切粉の除去などに大きな効果を発揮します。穴加工部に切粉などが付着している場合はプランジャーポンプやハイドラセルポンプなどを使用し高圧スプレーによる確実な狙い打ち洗浄が必要となってきます。ワークの位置決め精度も重要となるため構造の工夫が必須です。洗浄ノズルは用途に合わせて扇形ノズルや充円錐、直射ノズルなどを使い分けています。ノズル噴射角度に合わせた適切な配置も重要です。

洗浄装置

高橋金属では電解イオン水（アルカリイオン水、酸性イオン水）を中心とした水系洗浄装置を設計・製作・販売しています。 油水分離装置をシステムに組み込むことで洗浄液を繰り返し使用することができるため、更液頻度を抑えることができ、 洗浄工程におけるランニングコストを抑えることが可能になります。洗浄方法としてはシャワー洗浄や超音波洗浄を中心に、 バッチ洗浄機やコンベヤ式洗浄機、インデックス洗浄機などご要望に合わせた様々な洗浄装置のご提案が可能です。

•

  洗浄装置の導入検討にあたり、お客様の目的や課題を解決するための洗浄実験テストを実施しています。

•

  お客様のご要望に沿ったオーダーメイドのご提案が可能です。中国・タイには現地法人があり、現地対応も万全です。

•

  当社オリジナル商品である電解アルカリイオン水生成装置の実績は国内で1,000台を超え、アメリカ、メキシコ、インドなど海外への納入実績もあります。

•

  薬品・洗剤メーカーにもご協力いただき、独自の洗浄補助剤(洗剤)や防錆剤を開発しています。

•

  サービス対応専任者をおき、装置故障や点検、メンテナンスなどのご要望にお応えしています。

洗浄装置一覧

•

  治具を使用した1個流し洗浄(ピッチ送り搬送)やネットコンベヤを使った連続処理などに適した部品洗浄機です。

•

  複数の工程をワーク1個流しで処理できる省スペースな方式です。スプレー洗浄で脱脂・異物除去を行います。

•

  1槽式の簡易洗浄機で、試作加工用に使用したり持ち回りラインで用いるなど、幅広い用途に対応出来ます。

•

  超音波洗浄を中心に純水すすぎや真空乾燥工程を組み込み、精密洗浄にも対応できる全自動洗浄機です。

•

  手作業での多品種少量洗浄に対応するため、超音波洗浄、水切り・乾燥工程などで構成しています。

•

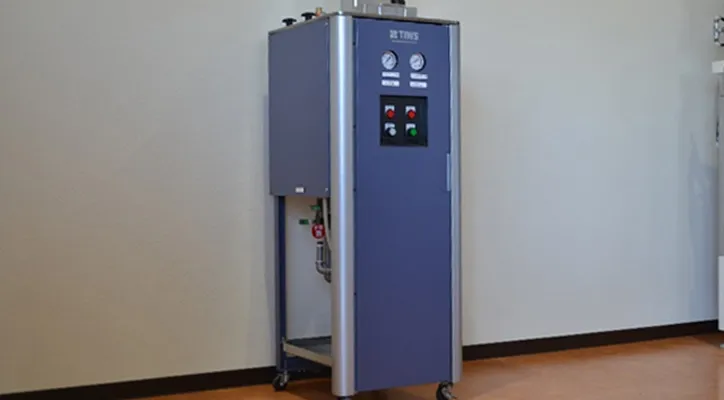

  電解質を使用せずに水を電気分解して安心安全な電解水を生成できます。電解質を添加するモードも選択可能です。

•

  洗浄液やクーラント液などの水溶性廃液を濃縮減容します。現場での廃液量を削減することでコスト削減に期待できます。

•

  コアレッサーで液中に分散した油滴を分離回収します。浮上油を効率的に回収することで洗浄液の清浄度を向上させます。
